如何选择翅片管散热器翅片比?

点击次数：176 更新时间：2022-10-24

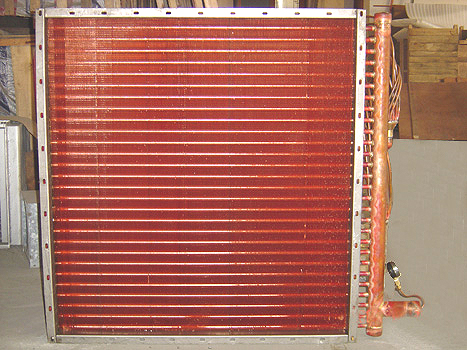

翅片管散热器的翅片比是翅片管散热器的一个重要参数。在许多工程专业技术人员的眼里，它具有很高的价值。翅片管散热器的翅片率是否越来越高?

例如,1米长φ20 * 2无缝钢管铝块,一张12毫米,2.3毫米的板间距,一张厚度0.4毫米翅片管散热器,散热面积的热管没有板翅片类型是0.0785 m1,添加后板翅片类型,热管散热总面积是1.24 m1,板翅式后全热管的总散热面积除以光管热管的总散热面积，即1.24/0.0785=15.8。翅片管散热器的翅片率是否越来越高?参考答案为问题，为了:

1. 当翅片管散热器的总传热面积增加一倍时，传热指数不一定要增加一倍，但通常只需要一个折现(0.8—0.6)，而板翅式的折现值更高，折现值大到低于(0.6)。这表明，板翅型越高，板翅型效率越高，板翅型合理性越低。

2. 如果板翅式过高、过密，很容易引起积灰问题，且清灰困难。

3.板翅式过密、过高会增加加工工艺的难度因素，增加生产成本。

一般情况下，采用标准设计和可靠性设计确定合理的翼缘比。一般来说，在电力工程项目中使用的翅片管散热器的翅片比为5—13，而在蒸汽换热器和空冷制造业中，翅片比为16—26。
